Gypa Pa Qaf - Tip B
Përshkrim Teknik & Përdorim:

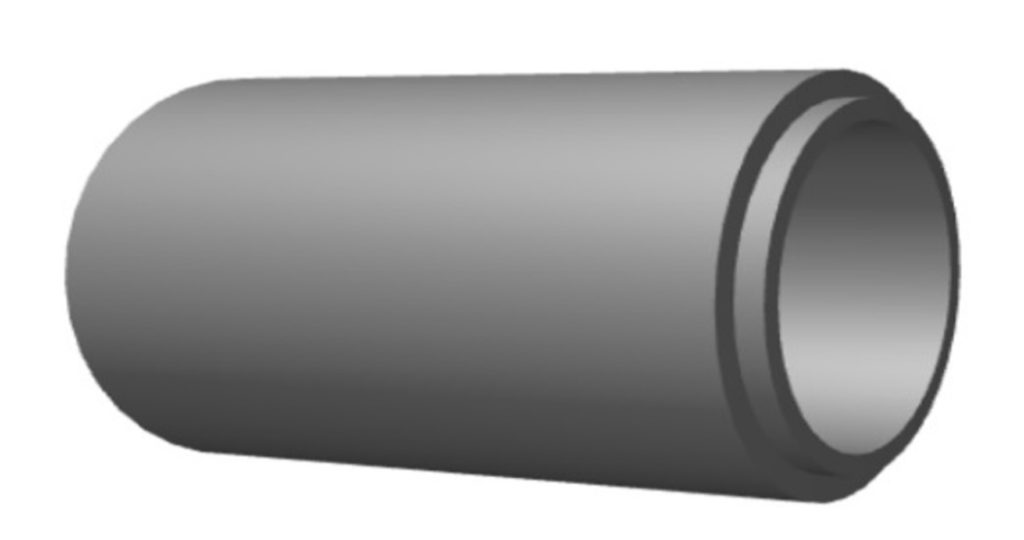

Gypat pa qafë të tipit B janë elementë cilindrikë prej betoni të projektuar për sisteme kanalizimi, drenazhimi dhe instalime nëntokësore ku kërkohet montim i drejtpërdrejtë pa ndërprerje të profilit. Falë dizajnit pa qafë, këto gypa ofrojnë fleksibilitet të lartë në vendosje dhe përshtaten me konfigurime të ndryshme të rrjetave teknike.
Karakteristika Kryesore:
- ✅ Strukturë pa qafë për lidhje të drejtpërdrejtë dhe montim të thjeshtuar
- ✅ Beton i klasës së lartë me përforcim të brendshëm për rezistencë ndaj ngarkesave dhe presionit hidraulik
- ✅ Rezistencë ndaj korrozionit dhe agjentëve agresivë mjedisorë
- ✅ Përshtatshmëri për rrjeta kanalizimi, kolektorë uji, sisteme të ujërave të zeza dhe të bardha
- ✅ Montim modular që lehtëson transportin dhe instalimin në terren
Avantazhe për klientin:
- Reduktim i kohës së instalimit falë dizajnit pa qafë
- Qëndrueshmëri afatgjatë në kushte të vështira mjedisore
- Integrim i lehtë me sisteme ekzistuese pa nevojë për adaptim të veçantë

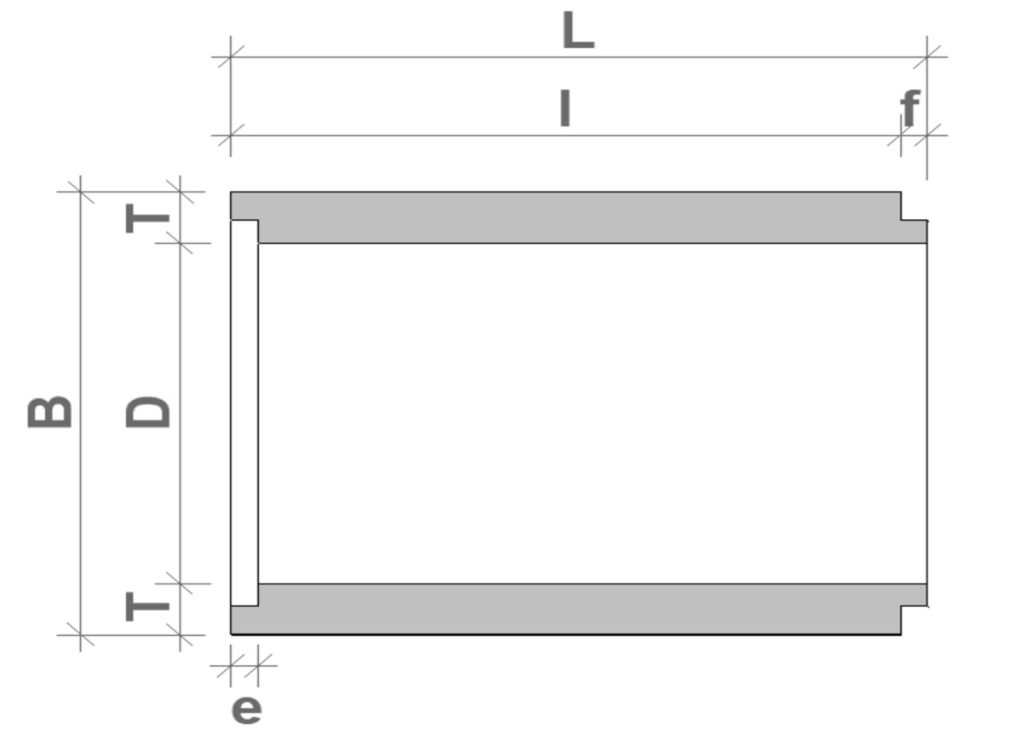

Përmasat/Specifikimet
|
GYP TIP - B |
Diametri i mbr D (mm) |
Diametri i jashtme B (mm) |
Gjatësia L (mm) |
Gjatësia I (mm) |
Trashësia T (mm) |
e (mm) | f (mm) | Armatur |
Peshë (kg /copë) |
|---|---|---|---|---|---|---|---|---|---|
|
Ø 2200 x 2000x 220 |
2200 |
2640 |
2200 |
2000 |
220 |
200 |
200 |
2 x Ø 7 / 15×15 |
8350 |
|
Ø 1600 x 2000 x 160 |
1600 |
1920 |
2200 |
2000 |
160 |
200 |
200 |
2 x Ø 7 / 15×15 |
4450 |
|
Ø 1200 x 1000 x 130 |
1200 |
1460 |
1060 |
1000 |
130 |
60 |
60 |
1 x Ø 7 / 15×15 |
1250 |
|
Ø 1000 x1000 x 110 |
1000 |
1220 |
1050 |
1000 |
110 |
50 |
50 |
1 x Ø 7 / 15×15 |
855 |
|
Ø 1000 x1000 x 110 |
1000 |
1220 |
550 |
500 |
110 |
50 |
50 |
|
425 |
|
Ø 1000 x300 x 110 |
1000 |
1220 |
350 |
300 |
110 |
50 |
50 |
|
285 |
|
Ø 800 x 1000 x 90 |
800 |
980 |
1040 |
1000 |
90 |
40 |
40 |
1 x Ø 7 / 15×15 |
590 |
|
Ø 800 x 1000 x 70 |
800 |
940 |
1040 |
1000 |
70 |
40 |
40 |
|
480 |
|
Ø 800 x 500 x 90 |
800 |
980 |
540 |
500 |
90 |
40 |
40 |
|
300 |
|
Ø 800 x 300 x 90 |
800 |
980 |
340 |
300 |
90 |
40 |
40 |
|
200 |
|
Ø 600 x 1000 x 60 |
600 |
720 |
1040 |
1000 |
60 |
40 |
40 |
1 x Ø 6 / 15×15 |
336 |
|
Ø 600 x 500 x 60 |
600 |
720 |
540 |
500 |
60 |
40 |
40 |
|
170 |
|
Ø 500 x 1000 x 50 |
500 |
600 |
1030 |
1000 |
50 |
30 |
30 |
1 x Ø 6 / 15×15 |
245 |
|
Ø 500 x 500 x 50 |
500 |
600 |
530 |
500 |
50 |
30 |
30 |
|
130 |
